PSIM simulator adalah software
untuk lattihan programmable logic control (PLC) tanpa PLC dengan menggunakan
type pemrograman PLC Allen Bradley.
Diagram
Ladder
Ladder
diagram adalah kumpulan simbol-simbol skematik yang khusus digunakan dalam
dokumentasi industri. Disebut “ladder” diagram dikarenakan simbol-simbolnya
tersusun seperti tangga dengan dua garis vertikal dan memiliki banyak rung yang
merepresentasikan rangkaian pengontrol.
Digital
Logic
Fungsi logika sederhana dapat
dibuat dengan menggunakan beberapa saklar untuk mengendalikan sebuah lampu.
Saklar 0 untuk off dan
Saklar 1 untuk on
Saklar yang disusun pararel
ekuivalen dengan rangkaian OR
Saklar yang disusun seri
ekuivalen
dengan rangkaian AND
Saklar normally-closed akivalen
dengan rangkaian NOT
PSIM:
I/O simulator
Dari layar menu program PSIM pilih
I/O simulator.

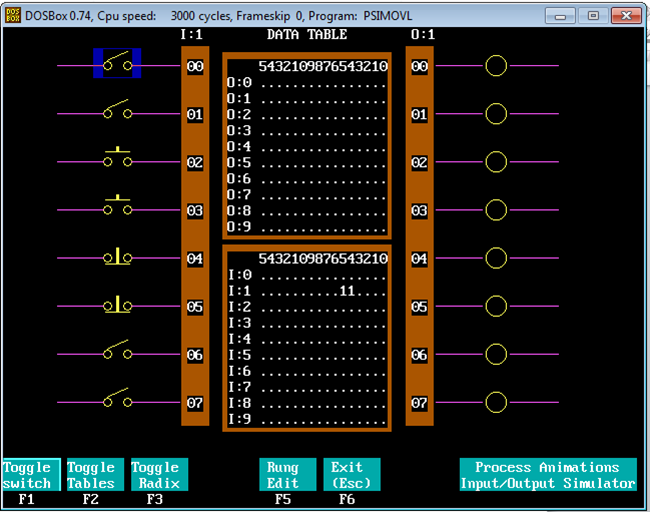

I/O simulator menampilkan beberapa
macam saklar yang terhubungkan dengan suatu input card dari PLC sederhana.
Program
rung editor
Editor menampilkan sebuah rung yang
menunjukkan akhir dari program. Rung ini akan terdapat pada setiap program dan
akan turut dihitung dalam jumlah rung program.
Dalam membuat ladder diagram anda
perlu menekan tombol yang tepat untuk bisa menghasilkan ladder diagram
Membuat
rung
Tambahkan rung dengan menekan F2
Pilih instruksi XIC dengan menekan
F1
Masukkan alamat tombol pertama
dengan menekan 1 1 0 0 diakhiri dengan
menkan tombol enter
Tekan tombol F8 yang akan
menampilkan menu baru pada bagian bawah layar
Pilih instruksi OTE dengan menekan
tombol F1
Masukkan alamt dari lampu pertama 0 1 0 0 diakhiri enter
Keluar dari insert mode dengan
menekan F10 atau tombol Esc
Hubungkan saklar beberapa kali lalu
lihat apa yang terjadi pada program
Menambah
rung
Tambahkan rung kedua pada program
dengan menekan F1
Pilih instruksi XIC, masukkan
alamat 1 1 0 1 enter
Tekan F1 untuk membuat instruksi
XIC kedua dengan alamat 1 1 0 6
Tekan tombol F8 untuk menampilkan
menu output instructions
Keluar dari program editor dengan
menekan F10
dua
kali
Uji program yang dibuat dengan
menekan saklar 01 d
Membuat
branch pada rung
Dari layar I/O simulator pilih
tombol rung edit
Dengan tombol panah gerakkan kursor
ke rung pertama dengan menekan tombol F2
Tekan tombol branch start F3
Tekan tombol XIC dan masukkan
alamat 1 1 0 0
Tekan kembali F1 lalu instruksi XIC
kedua masukkan alamat 1 1 0 2
Tekan tombol F3, kursor akan berada
dibawah instruksi XIC pertama
Masukkan instruksi XIC yg ketiga
dengan alamat 1 1 0 3
Tekan F4 untuk menutup branch
Pilih outpit menu dan pilih
instruksi OTE dengan alamat 0 1 0 2
Kembali ke I/O simulator dan uji
program yang dibuat.
Memodifikasi
instruksi dalam rung
Dengan kursor berada pada rung
diatas tekan F3
Gerakkan kursor pada instruksi XIC
1: 1 0 3
Tekan F4
Tekan tombol XIC dan masukkan
alamat 1 1 0 0
Posisikan kursor pada output OTE
O:1/02
Tekan tombol F4
Pilih instruksi OTE pada menu
instruksi output dan masukkan alamt baru 0 1 0 7
